Przejazdy i przejscia kolejowe





skrzyżowania linii kolejowych z drogami publicznymi



Przejazdy i przejścia kolejowe, na podstawie § 5 rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 25 października 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać skrzyżowania linii kolejowych z drogami publicznymi i ich usytuowanie (Dz. U. z 2015 r. poz. 1744) dzielimy na następujące kategorie:

1) kategoria A  - przejazdy użytku publicznego z rogatkami lub przejazdy użytku publicznego bez rogatek, na których  ruch na drodze kierowany jest sygnałami nadawanymi przez pracowników kolejowych,
2) kategoria B - przejazdy użytku publicznego z samoczynną sygnalizacją świetlną i z półrogatkami,
3) kategoria C  - przejazdy użytku publicznego z samoczynną sygnalizacją świetlną lub uruchamianą przez pracowników kolei,
4) kategoria D - przejazdy użytku publicznego bez rogatek i półrogatek i bez samoczynnej sygnalizacji świetlnej,
5) kategoria E - przejścia użytku publicznego,
6) kategoria F - przejazdy i przejścia użytku niepublicznego.


     ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY I ROZWOJU
z dnia 20 października 2015 r. w sprawie warunków technicznych,
jakim powinny odpowiadać skrzyżowania linii kolejowych oraz bocznic kolejowych z drogami i ich usytuowanie

(Dz. u. z 2015 r. poz. 1744)




PRZEJAZD KATEGORII A:

Do kategorii A zalicza się przejazdy kolejowo-drogowe, na których: 1) droga publiczna na jednym przejeździe kolejowo-drogowym przecina więcej niż trzy tory lub 2) droga publiczna przecina tory, po których, zgodnie z regulaminem technicznym, o którym mowa w przepisach wydanych na podstawie art. 17 ust. 7 ustawy z dnia 28 marca 2003 r. o transporcie kolejowym, lub regulaminem pracy bocznicy kolejowej, przejeżdżają staczane lub odrzucane podczas rozrządu wagony, lub 3) nie są spełnione warunki techniczne określone dla kategorii B, C lub D


PRZEJAZD KATEGORII B:

Do kategorii B zalicza się przejazdy kolejowo-drogowe obejmujące skrzyżowania linii kolejowych lub bocznic kolejowych z drogami publicznymi, na których: 1) iloczyn ruchu jest równy lub większy od liczby 150 000 lub 2) linia kolejowa lub bocznica kolejowa krzyżuje się z drogą krajową


PRZEJAZD KATEGORII C:

Do kategorii C zalicza się przejazdy kolejowo-drogowe obejmujące skrzyżowania linii kolejowych lub bocznic kolejowych z drogami publicznymi, na których ruch kolejowy na danym odcinku linii kolejowej lub bocznicy kolejowej jest prowadzony z maksymalną prędkością nie większą niż 140 km/h oraz: 1) iloczyn ruchu jest równy lub większy od liczby 60 000 i mniejszy od liczby 150 000 lub 2) iloczyn ruchu jest mniejszy od liczby 60 000, a widoczność przejazdu kolejowo-drogowego nie odpowiada warunkom technicznym określonym dla przejazdu kolejowo-drogowego kategorii D.

PRZEJAZD KATEGORII D:

Do kategorii D zalicza się przejazdy kolejowo-drogowe obejmujące skrzyżowania linii kolejowych lub bocznic kolejowych z drogami publicznymi, na których: 1) iloczyn ruchu jest mniejszy od liczby 60 000, a ruch kolejowy na danym odcinku linii kolejowej lub bocznicy kolejowej jest prowadzony z prędkością maksymalną nie większą niż 120 km/h oraz są spełnione warunki widoczności wskazane w części B załącznika nr 3 do rozporządzenia albo 2) bez względu na warunki widoczności dopuszczalna prędkość pociągu na przejeździe kolejowo-drogowym nie przekracza 20 km/h.

PRZEJŚCIE KATEGORII E:

Do kategorii E zalicza się przejścia przez tory kolejowe.

PRZEJŚCIE KATEGORII F:

 Do kategorii F zalicza się przejazdy kolejowo-drogowe i przejścia zlokalizowane na drogach wewnętrznych.



Bieżące utrzymanie przejazdów kolejowych:

Na podstawie Art. 28 ust. 1. ustawy  z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 2015, poz. 460 z późn. zm.) "budowa, przebudowa, remont, utrzymanie i ochrona skrzyżowań dróg z liniami kolejowymi w poziomie szyn, wraz z zaporami, urządzeniami sygnalizacyjnymi, znakami kolejowymi, jak również nawierzchnią drogową w obszarze między rogatkami, a w przypadku ich braku - w odległości 4 m od skrajnych szyn, należy do zarządu kolei."





Utrzymanie oznakowania przejazdów kolejowych:

Na podstawie § 11 rozporządzenia Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz. U. z 2003 r. Nr 177, poz. 1729) " Organizację ruchu, w szczególności zadania techniczne polegające na umieszczaniu i utrzymaniu  znaków drogowych, urządzeń sygnalizacji świetlnej, urządzeń sygnalizacji dźwiękowej oraz urządzeń  bezpieczeństwa ruchu, realizuje na własny koszt zarząd drogi. Nie dotyczy to umieszczania i  utrzymania:
1) znaków drogowych pionowych B-32 "stój" z napisem "Rogatka uszkodzona" lub "Sygnalizacja uszkodzona", G-2 "sieć pod napięciem", G-3 "krzyż św. Andrzeja przed przejazdem kolejowym jednotorowym", G-4 "krzyż św. Andrzeja przed przejazdem kolejowym wielotorowym", a także urządzeń bezpieczeństwa ruchu drogowego oraz urządzeń sygnalizacji świetlnej i dźwiękowej umieszczanych na przejazdach kolejowych - zadania te realizują właściwe kolejowe jednostki organizacyjne"

    Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r.
w sprawie szczegółowych warunków zarządzania ruchem na drogach
oraz wykonywania nadzoru nad tym zarządzaniem  (Dz. U. z 2003 r. Nr 177, poz. 1729)




znaki które utrzymuje zarządca drogi





A-9 przejazd kolejowy z zaporami



A-10 przejazd kolejowy bez zapór









B-20 bezwzględny nakaz zatrzymania się

  T-7 tabliczka wskazująca układ torów i drogi na przejeździe







T-10 tabliczka wskazująca bocznicę kolejową lub tor o podobnym charakterze

  U-1a, U-1b słupki prowadzące

G-1d, G-1 e, G-1f słupki wskaźnikowe po lewej stronie jezdni   G-1c, G-1b, G-1a słupki wskaźnikowe po prawej stronie jezdni


F-6a znak uprzedzający umieszczony przed skrzyżowaniem








 znaki które utrzymuje PKP





B-32b, B-32c rogatka uszkodzona, sygnalizacja uszkodzona   G-2 sieć pod napięciem

G-3 krzyż św. Andrzeja przed przejazdem kolejowym jednotorowym   G-4 krzyż św. Andrzeja przed przejazdem kolejowym wielotorowym



Oznakowanie przejazdów kolejowych:

(na podstawie rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. z 2003r., Nr 220, poz. 2181 z późn. zm.))

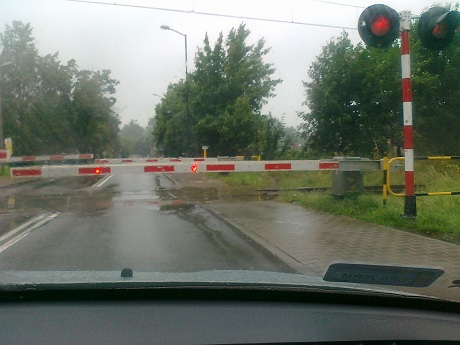

1. Przejazd kolejowy z zaporami

Rys. 2.2.10.1. Znak A-9

Znak A-9 „przejazd kolejowy z zaporami" (rys. 2.2.10.1) stosuje się przed przejazdem kolejowym z zaporami zamykającymi całą szerokość jezdni (kategoria A) lub półzaporami zamykającymi wjazd na przejazd (kategoria B). Oprócz znaków A-9 przed przejazdem kolejowym stosuje się słupki wskaźnikowe G-1, a mianowicie:

1) z trzema kreskami, znak G-1a (rys. 2.2.10.2) umieszczany pod tarczą znaku ostrzegawczego

2) z dwiema kreskami, znak G-1b (rys. 2.2.10.3) umieszczany na 2/3 odległości znaku ostrzegawczego od przejazdu;

3) z jedną kreską, znak G-1c (rys. 2.2.10.4) umieszczany na 1/3 odległości znaku ostrzegawczego od przejazdu





Rys. 2.2.10.2. Znak G-1a
Rys. 2.2.10.3. Znak G-1b
Rys. 2.2.10.4. Znak G-1c

Odległość słupków wskaźnikowych od przejazdu w zależności od odległości znaku A-9 od przejazdu kolejowego podano w tabeli 2.2.

Tabela 2.2. Odległość słupków wskaźnikowych od przejazdu kolejowego







Droga o dopuszczalnej prędkości


G-1a


G-1b


  G-1c


Przedział odległości x


I


II


III


powyżej 60 km/h

  150- 300m


  100- 200m


  50- 100m


do 60 km/h

50- 100m


35- 75m


20- 35m

Znak G-1a umieszcza się bezpośrednio pod tarczą znaku ostrzegawczego lub pod tabliczką, jeżeli jest ona pod znakiem. Znaki G-1b i G-1c umieszcza się na tej samej wysokości co znak G-1a.

Jeżeli na drodze o dopuszczalnej prędkości powyżej 60 km/h widoczność przejazdu z drogi jest mniejsza niż 100 m oraz na jezdniach jednokierunkowych, znak A-9 ze słupkami wskaźnikowymi umieszcza się także po lewej stronie jezdni, z tym że po tej stronie stosuje się słupki wskaźnikowe G-1d (rys. 2.2.10.5), G-1e (rys. 2.2.10.6) i G-1f (rys. 2.2.10.7).



Rys. 2.2.10.5. Znak G-1d
Rys. 2.2.10.6. Znak G-1e
Rys. 2.2.10.7. Znak G-1f

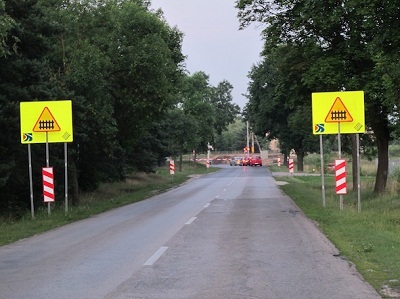

Przykład użycia znaków G1-a, G1-f oraz A-9 na drodze wojewódzkiej w woj. Śląskim. (źródło: http://www.zdw.katowice.pl/ (Zarząd Dróg Wojewódzkich w Katowicach))

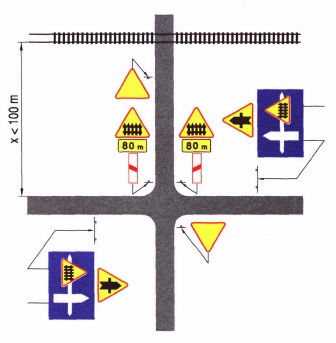

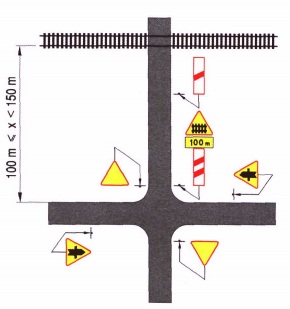

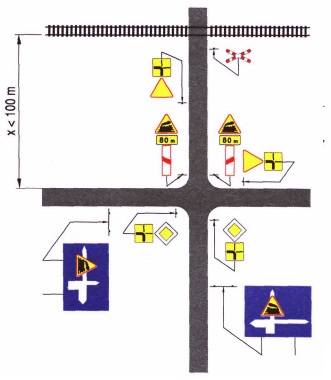

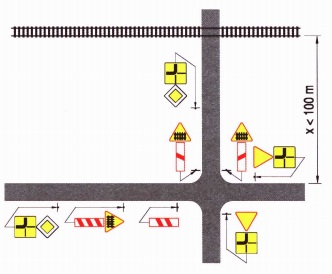

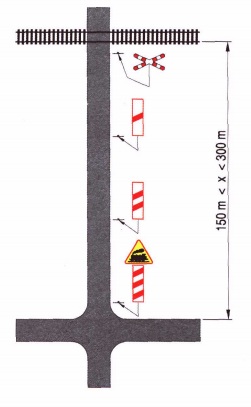

Rys. 2.2.10.8. Oznakowanie przejazdów kolejowych położonych w różnych odległościach od skrzyżowania:




a) od 150 do 300 m

b) od 100 do 150 m i podporządkowaniu drogi prowadzącej do przejazdu



c) poniżej 100 m i podporządkowaniu drogi prowadzącej do przejazdu





d) poniżej 100 m i podporządkowaniu drogi prowadzącej do skrzyżowania, na którym zmienia się kierunek z pierwszeństwem





e) poniżej 100 m i nadaniu pierwszeństwa drodze prowadzącej do skrzyżowania, na którym zmienia się kierunek z pierwszeństwem





Jeżeli odległość znaku ostrzegawczego od przejazdu kolejowego jest mniejsza niż podana w tabeli 2.2:
— w kolumnie I, a mieści się w przedziale podanym w kolumnie II, to pod znakiem ostrzegawczym umieszcza się słupek wskaźnikowy G-1b, a w połowie odległości od przejazdu słupek G-1c,
— w kolumnie II, to pod znakiem ostrzegawczym umieszcza się słupek wskaźnikowy G-1c; wówczas znak A-9 i słupek wskaźnikowy G-1f należy umieścić również po lewej stronie drogi.
Jeżeli droga biegnie równolegle do linii kolejowej, w odległości mniejszej niż podano w kolumnie II tabeli 2.2, przed skrzyżowaniami z drogami przecinającymi linię kolejową należy umieścić tablicę przeddrogowskazową, na której na symbolu drogi przecinającej linię kolejową umieszcza się odpowiedni znak ostrzegawczy o przejeździe kolejowym (A-9 lub A-10). Nazwy miejscowości na tablicy przeddrogowskazowej i symbole należy podawać według zasad określonych w punkcie 6.2. Jeżeli nie ma uzasadnienia dla umieszczenia tablicy przeddrogowskazowej, należy zastosować odpowiednią odmianę znaku F-6a ze znakiem A-9 lub A-10.
Przykłady oznakowania przejazdów kolejowych położonych blisko skrzyżowań pokazano na rysunku 2.2.10.8.
Przed przejazdami kolejowymi na zelektryfikowanej linii kolejowej umieszcza się dodatkowo na osobnym wsporniku znak G-2 „sieć pod napięciem" określony w punkcie 2.2.11. Na drogach gruntowych znak A-9 umieszcza się łącznie ze słupkiem wskaźnikowym z jedną kreską (G-1c), w odległości 50—100 m od przejazdu kolejowego.





2. Przejazd kolejowy bez zapór



Rys. 2.2.11.1. Znak A-10



Znak A-10 „przejazd kolejowy bez zapór" (rys. 2.2.11.1) stosuje się przed przejazdami kolejowymi bez zapór lub półzapór — wyposażonymi w samoczynną sygnalizację świetlną (kategoria C) lub niewyposażonymi w żadne z wymienionych urządzeń (kategoria D). Zasady oznakowania przejazdów kolejowych znakiem A-10 są analogiczne jak znakiem A-9, które określono w punkcie 2.2.10.






Rys. 2.2.11.2. Tabliczka T-7

Przed przejazdami kolejowymi kategorii C i D szczególnie niebezpiecznymi ze względu na:
— ostry kąt (poniżej 60°) przecięcia się drogi z linią kolejową lub
— bliskość toru kolejowego przebiegającego równolegle do osi drogi, lub
— przebieg linii kolejowej w łuku
należy stosować pod znakiem A-10 tabliczkę T-7 (rys. 2.2.11.2) podającą schematycznie rzeczywisty układ torów i drogi na takim przejeździe. Bezpośrednio przed przejazdem kolejowym kategorii C i D oraz przed przejściami użytku publicznego dla pieszych (kategoria E), bez obsługiwanego urządzenia zabezpieczającego, umieszcza się znak „Krzyż św. Andrzeja":

Rys. 2.2.11.3. Znak G-3

— o pojedynczych ramionach, znak G-3 (rys. 2.2.11.3) przed przejazdami kolejowymi na liniach jednotorowych,
— o podwójnych dolnych ramionach, znak G-4 (rys. 2.2.11.4) przed przejazdami kolejowymi na liniach dwu- i wielotorowych.

Rys. 2.2.11.4. Znak G-4

Znaki G-3 i G-4 należy umieszczać w miejscu, w którym — w związku z ruchem pociągu — powinien być zatrzymany pojazd na drodze, a więc nie bliżej niż 5 m od skrajnej szyny; przed przejściami odległość ta nie może być mniejsza niż 3 m od skrajnej szyny. Wymienione odległości mogą być zwiększone, jeżeli:
— poprawi to widoczność znaku z drogi,
— ze względu na ostry kąt przecięcia się linii kolejowej z drogą, konieczne jest zapewnienie co najmniej 3 m odległości pojazdu od skrajnej szyny, mierząc w linii prostopadłej do osi toru.
Przy zwiększeniu odległości znaku od szyny należy sprawdzić, czy warunki widoczności pojazdu szynowego z drogi nie zostały naruszone. Umieszczenie znaku G-3 (G-4) w odległości mniejszej niż 5 m od szyny może nastąpić jedynie za zgodą zarządu kolei. Przed przejazdami kolejowymi na linii kolejowej zelektryfikowanej umieszcza się dodatkowo, na tym samym wsporniku co znak „Krzyż św. Andrzeja" lub na osobnym słupku, znak G-2 „sieć pod napięciem" (rys. 2.2.11.5).

Rys. 2.2.11.5. Znak G-2

Przed przejazdami kolejowymi kategorii D, na których nie są zachowane warunki widoczności toru, umieszcza się dodatkowo znak B-20 według zasad podanych w punkcie 3.2.21.
Jeżeli droga przecina tor kolejowy będący bocznicą lub torem manewrowym albo jest on sporadycznie eksploatowany np. w celach turystycznych, a ruch na drodze jest wstrzymywany przez pracownika kolei, to przed takim miejscem umieszcza się znak A-30 „inne niebezpieczeństwo" z tabliczką T-10, zgodnie z zasadami określonymi w punkcie 2.2.31.



Ruch drogowy w obrębie skrzyżowań dróg z liniami kolejowymi


na podstawie ustawy z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (Dz. U. z 2005 r. Nr 108, poz. 908, z późn. zm.)

Art. 28.
1. Kierujący pojazdem, zbliżając się do przejazdu kolejowego oraz przejeżdżając przez przejazd, jest obowiązany zachować szczególną ostrożność. Przed wjechaniem na tory jest on obowiązany upewnić się, czy nie zbliża się pojazd szynowy, oraz przedsięwziąć odpowiednie środki ostrożności, zwłaszcza jeżeli wskutek mgły lub z innych powodów przejrzystość powietrza jest zmniejszona.

2. Kierujący jest obowiązany prowadzić pojazd z taką prędkością, aby mógł go zatrzymać w bezpiecznym miejscu, gdy nadjeżdża pojazd szynowy lub gdy urządzenie zabezpieczające albo dawany sygnał zabrania wjazdu na przejazd.

3. Kierującemu pojazdem zabrania się:

objeżdżania opuszczonych zapór lub półzapór oraz wjeżdżania na przejazd, jeżeli opuszczanie ich zostało rozpoczęte lub podnoszenie nie zostało zakończone;
wjeżdżania na przejazd, jeżeli po drugiej stronie przejazdu nie ma miejsca do kontynuowania jazdy;
wyprzedzania pojazdu na przejeździe kolejowym i bezpośrednio przed nim;
omijania pojazdu oczekującego na otwarcie ruchu przez przejazd, jeżeli wymagałoby to wjechania na część jezdni przeznaczoną dla przeciwnego kierunku ruchu.
4. W razie unieruchomienia pojazdu na przejeździe kolejowym, kierujący jest obowiązany niezwłocznie usunąć go z przejazdu, a jeżeli nie jest to możliwe, ostrzec kierującego pojazdem szynowym o niebezpieczeństwie.

5. Kierujący pojazdem lub zespołem pojazdów o długości przekraczającej 10 m, który nie może rozwinąć prędkości większej niż 6 km/h, przed wjazdem na przejazd kolejowy jest obowiązany upewnić się, czy w czasie potrzebnym na przejechanie przez ten przejazd nie nadjedzie pojazd szynowy, lub uzgodnić czas tego przejazdu z dróżnikiem kolejowym.

6. Przepisy ust. 1–4 stosuje się odpowiednio przy przejeżdżaniu przez tory tramwajowe; przepis ust. 3 pkt 3 nie dotyczy skrzyżowania lub przejazdu tramwajowego, na którym ruch jest kierowany.


Art. 49.
1. Zabrania się zatrzymania pojazdu:

na przejeździe kolejowym, na przejeździe tramwajowym, na skrzyżowaniu oraz w odległości mniejszej niż 10 m od przejazdu lub skrzyżowania;
