4. Znaki nakazu
4.1. Zasady ogólne
4.1.1. Funkcja, kształt i wymiary znaków
Znaki nakazu stosuje się w celu wskazania:
– wymaganego sposobu jazdy na skrzyżowaniu lub w innym miejscu, gdzie występuje możliwość zmiany kierunku jazdy (znaki od C-1 do C-12),
– obowiązku korzystania przez określonych uczestników ruchu z przeznaczonej dla nich drogi (znaki C-13 i C-16),
– obowiązującej na drodze minimalnej prędkości (znak C-14),
– nakazanego kierunku jazdy dla pojazdów z towarami niebezpiecznymi,
– obowiązku używania łańcuchów przeciwpoślizgowych.

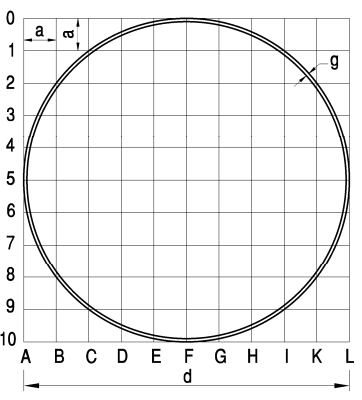

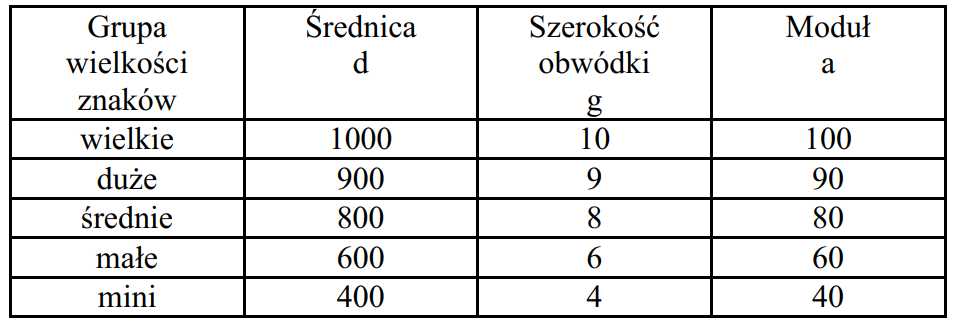

Znaki nakazu nie dotyczą pojazdów szynowych poruszających się zgodnie z przebiegiem ich trasy. Znaki nakazu, z wyjątkiem znaku C-17, mają kształt koła o wymiarach oznaczonych na rysunku 4.1.1.1 i określonych w tabeli 4.1.
Znaki nakazujące skręcanie występują w dwóch odmianach: C-1 i C-2 dla nakazu jazdy w prawo, C-3 i C-4 dla nakazu jazdy w lewo. Stosowanie tych odmian powinno być takie, aby kierującym jednoznacznie wskazać sposób i istniejące kierunki ruchu na drodze, do której się zbliżają. W skomplikowanych warunkach drogowych można umieścić dwa znaki, np. C-3 i C-4 wskazujące ten sam kierunek jazdy. Przed wyborem sposobu oznakowania należy zbadać, czy zastosowanie znaku zakazu skręcania w lewo lub w prawo nie przekaże jadącym bardziej wyraziście, niż odpowiedni
znak nakazu, możliwości jazdy przez skrzyżowanie w określonych kierunkach. Znaki wskazujące wymagany sposób jazdy na skrzyżowaniu umieszcza się w rejonie skrzyżowania, jednak nie dalej niż 25 m od krawędzi jezdni drogi poprzecznej. Znaki: C-2, C-4–C-8, C-12 i C-14 umieszcza się po obu stronach jezdni jednokierunkowych wielopasowych.
Jeżeli dopuszcza się wyłączenia od stosowania się do znaków od C-1 do C 10, to należy pod tymi znakami umieścić tabliczkę z napisem „Nie dotyczy” wraz z symbolem pojazdu albo wyrażeniem określającym ten pojazd, zezwalających niektórym uczestnikom ruchu na niestosowanie się do tych znaków, według zasad określonych w punktach 3.1, 3.2.1 i 3.2.2. Na znakach nakazu nie umieszcza się jakichkolwiek napisów lub dodatkowych symboli. Znaki od C-1 do C-8 stosuje się również na wyjazdach z obiektów przydrożnych, jeżeli istnieje potrzeba wskazania obowiązkowego kierunku jazdy, np. wyjazd ze stacji paliw, parkingu itp.
4.2. Opisy szczegółowe
4.2.1. Nakaz jazdy w prawo przed znakiem
Znak C-1 „nakaz jazdy w prawo przed znakiem” (rys. 4.2.1.1) stosuje się w celu wskazania kierującym obowiązku skręcania w prawo przed znakiem, w miejscu, w którym jazda ani na wprost ani w lewo nie jest możliwa. Znak powinien być umieszczony na przedłużeniu (w jego pobliżu) osi jezdni dla jadących jezdnią jednokierunkową lub na przedłużeniu (w jego
pobliżu) osi prawej połowy jezdni dla jadących jezdnią dwukierunkową. Znak C-1 umieszcza się na skrzyżowaniu typu „T”, przed wjazdem na drogę
jednokierunkową o małym natężeniu ruchu (do 200 poj./h) z innej drogi lub obiektu przydrożnego. Stosuje się go w tych przypadkach, w których nie można zastosować znaku C-2.
4.2.2. Nakaz jazdy w prawo za znakiem
Znak C-2 „nakaz jazdy w prawo za znakiem” (rys. 4.2.2.1) stosuje się w celu wskazania kierującym obowiązku skręcenia w prawo za znakiem. Znak C-2 stosuje się na wlotach, z których na skrzyżowaniu dopuszcza się ruch pojazdów tylko w prawo. Na skrzyżowaniu typu „T” znak C-2 umieszcza się na:
– wlocie prowadzącym do drogi jednokierunkowej,
– wlocie prowadzącym do drogi dwukierunkowej, jeżeli konieczne jest wyeliminowanie skręcania pojazdów w lewo, np. z powodu znacznego natężenia ruchu pojazdów na drodze poprzecznej, a skręcanie w lewo spowodowałoby utrudnienie ruchu i pogorszenie bezpieczeństwa.
Na skrzyżowaniach o czterech wlotach znak C-2 umieszcza się na wlocie, jeżeli:
– droga poprzeczna jest jednokierunkowa i przejazd na wprost nie jest dozwolony,

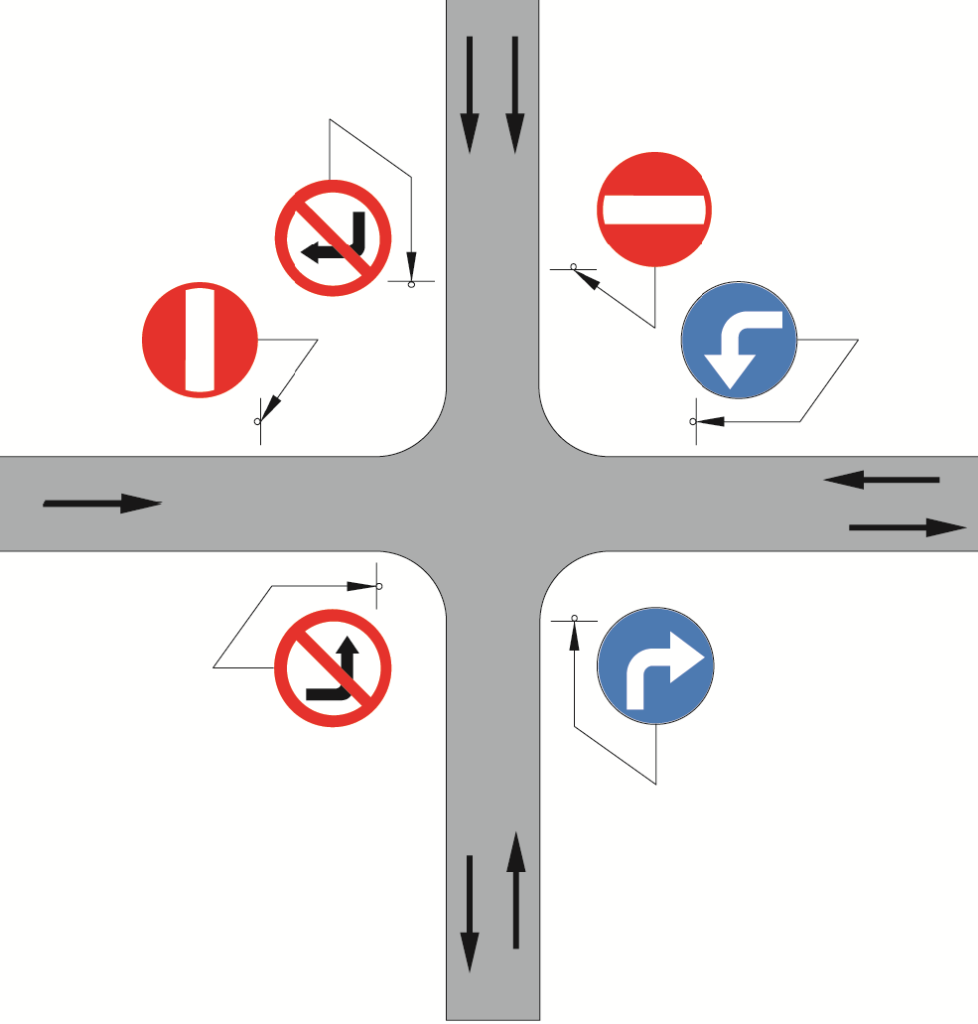

– wjazd zarówno w drogę poprzeczną w lewo, jak i w drogę na wprost został zamknięty (rys. 4.2.2.2).

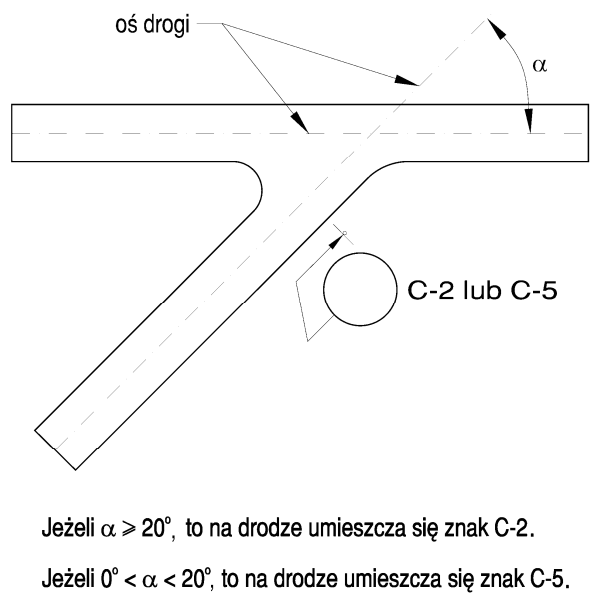

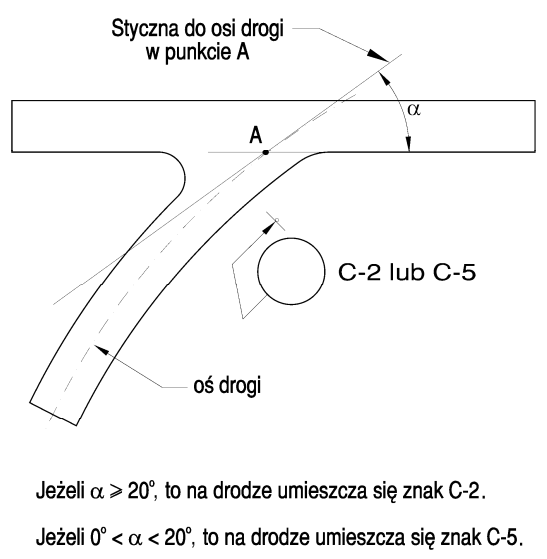

Znak C-2 umieszcza się na drodze dochodzącej do drogi poprzecznej, jeżeli kąt pomiędzy osiami obu dróg wynosi nie mniej niż 20°, zgodnie z zasadami pokazanymi na rysunku 4.2.2.3.
Jeżeli droga dochodząca do drogi poprzecznej w obrębie skrzyżowania przebiega w łuku poziomym, wówczas kąt mierzy się między krawędzią jezdni drogi poprzecznej a styczną do osi tej drogi w punkcie A, jak pokazano na rysunku 4.2.2.4.
4.2.3. Nakaz jazdy w lewo przed znakiem
Znak C-3 „nakaz jazdy w lewo przed znakiem” (rys. 4.2.3.1) stosuje się analogicznie jak znak C-1 w tych przypadkach, w których zachodzi konieczność skierowania ruchu pojazdów w lewo. Znak C-3 umieszcza się w tych przypadkach, w których nie można zastosować znaku C-4.

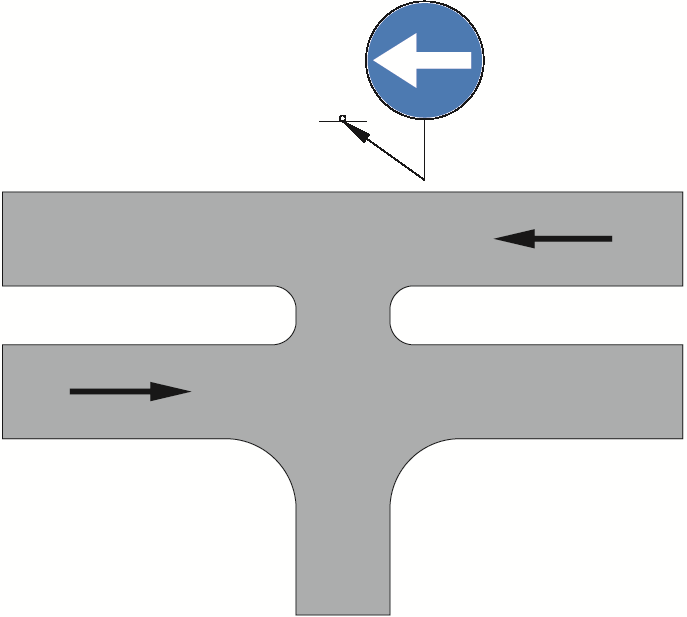

Znak C-3 należy stosować na skrzyżowaniach typu „T” w przypadkach, gdy droga poprzeczna jest dwujezdniowa. Znak ten umieszcza się na przedłużeniu osi jezdni lub jej prawej połowy (rys. 4.2.3.2).
4.2.4. Nakaz jazdy w lewo za znakiem
Znak C-4 „nakaz jazdy w lewo za znakiem” (rys. 4.2.4.1) stosuje się w celu wskazania kierującym obowiązku skręcenia w lewo za znakiem. Znak C-4 stosuje się na wlotach, z których na skrzyżowaniu dopuszcza się ruch pojazdów tylko w lewo. Na skrzyżowaniu typu „T” znak C-4 umieszcza się na:
– wlocie prowadzącym do drogi jednokierunkowej,
– wlocie prowadzącym do drogi dwukierunkowej, jeżeli konieczne jest wyeliminowanie skręcania pojazdów w prawo.
Na skrzyżowaniach czterowlotowych znak C-4 umieszcza się na wlocie, jeżeli:
– droga poprzeczna jest jednokierunkowa i przejazd na wprost nie jest dozwolony,

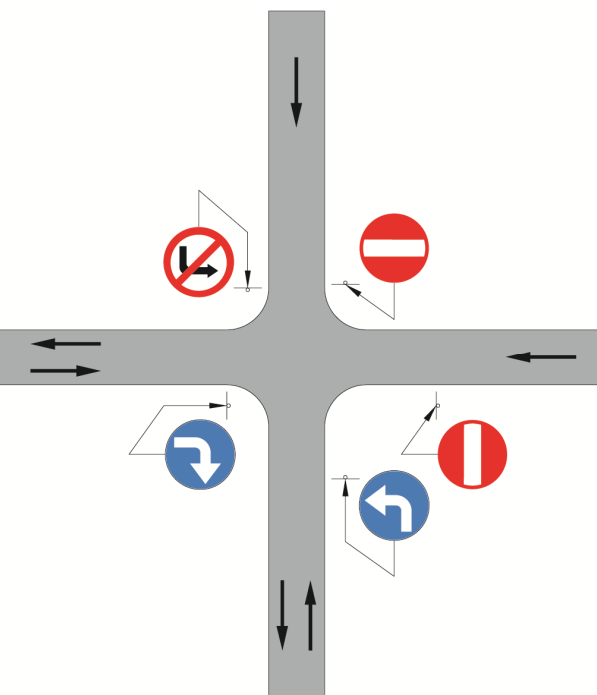

– wjazd zarówno w drogę poprzeczną w prawo, jak i w drogę na wprost został zamknięty (rys. 4.2.4.2).
4.2.5. Nakaz jazdy prosto
Znak C-5 umieszcza się na skrzyżowaniach w szczególności, jeżeli:
– skręcanie pojazdów w prawo i w lewo utrudnia w znacznym stopniu ruch pieszych,
– natężenie ruchu pojazdów na drodze poprzecznej jest znaczne i skręcanie w tę drogę byłoby utrudnione lub zagrażałoby bezpieczeństwu,
– na drodze poprzecznej ruch został zamknięty znakami B-1 lub B-2.
Znak C-5 stosuje się też na drodze dochodzącej do drogi poprzecznej, jeżeli kąt między osiami obydwu dróg lub pomiędzy osią drogi dochodzącej a krawędzią jezdni drogi poprzecznej jest mniejszy od 20° (rys. 4.2.2.3 i 4.2.2.4).
Poza skrzyżowaniami znak C-5 stosuje się w miejscach krzyżowania się kierunków ruchu, jeżeli konieczne jest wyeliminowanie skręcania pojazdów, np. skręcania w lewo do obiektów przydrożnych, stacji paliw itp.
4.2.6. Nakaz jazdy prosto lub w prawo
Znak C-6 „nakaz jazdy prosto lub w prawo” (rys. 4.2.6.1) stosuje się w celu wskazania kierującym obowiązku jazdy na wprost lub w prawo.

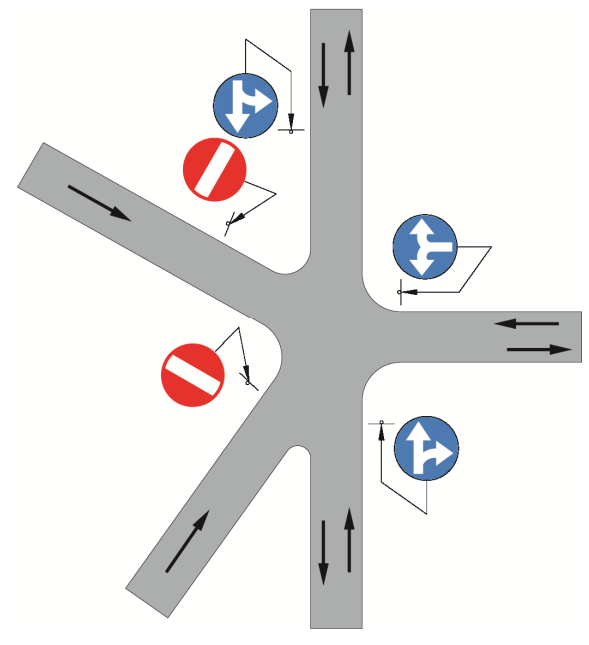

Na skrzyżowaniu, na którym w organizacji ruchu nie przewidziano skręcania z wlotu w lewo, stosuje się na tym wlocie znak B-21. Jeżeli na skrzyżowaniu o więcej niż czterech wlotach należy zabronić skręcania w lewo w dwie sąsiednie drogi, to umieszcza się odpowiednio znak C-6 i – ewentualnie – dla przeciwnego kierunku, znak C-7 (rys. 4.2.6.2).
4.2.7. Nakaz jazdy prosto lub w lewo
Znak C-7 „nakaz jazdy prosto lub w lewo” (rys. 4.2.7.1) stosuje się w celu wskazania kierującym obowiązku jazdy na wprost lub w lewo.
Na skrzyżowaniu, na którym w organizacji ruchu nie przewidziano skręcania z wlotu w prawo, stosuje się na tym wlocie znak B-22. Jeżeli na skrzyżowaniu o więcej niż czterech wlotach należy zabronić skręcania w prawo w dwie sąsiednie drogi, to umieszcza się odpowiednio znak C-7 i – ewentualnie – dla przeciwnego kierunku ruchu, znak C-6 (rys. 4.2.6.2).
4.2.8. Nakaz jazdy w prawo lub w lewo

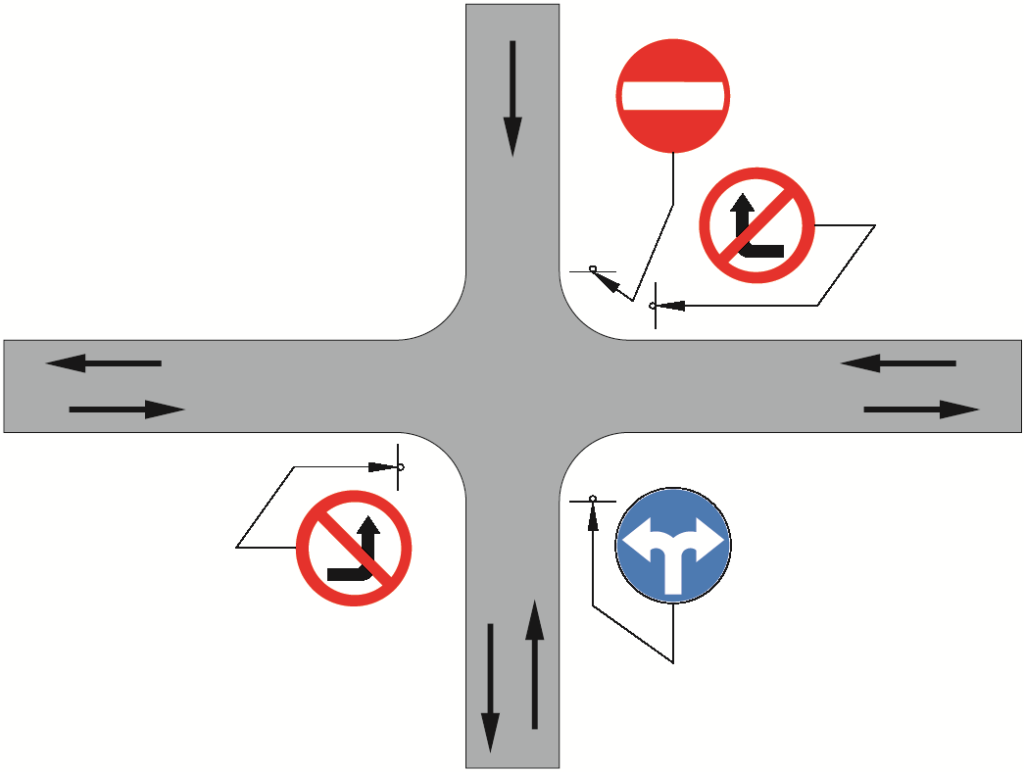

Znak C-8 „nakaz jazdy w prawo lub w lewo” (rys. 4.2.8.1) stosuje się w celu wskazania kierującym obowiązku skręcenia w prawo lub w lewo. Znak C-8 umieszcza się przed skrzyżowaniem, gdy geometria skrzyżowania lub przyjęta organizacja ruchu uniemożliwia przejazd pojazdów na wprost przez skrzyżowanie (rys. 4.2.8.2).
4.2.9. Nakaz jazdy z prawej strony znaku
Znak C-9 „nakaz jazdy z prawej strony znaku” (rys. 4.2.9.1) stosuje się w celu wskazania kierującym obowiązku ominięcia wysepki (przeszkody na jezdni) po jej prawej stronie. Na pasach ruchu z prawej strony znaku nie może być dopuszczony ruch z przeciwnego kierunku (rys. 4.2.9.2).

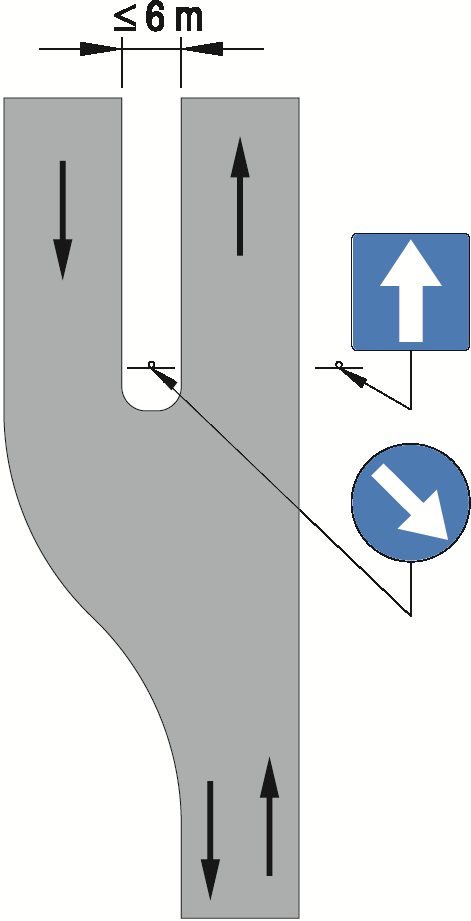

Znak C-9 umieszcza się w pasie dzielącym drogi dwujezdniowej, jeżeli szerokość pasa jest równa lub mniejsza od 6 m; w takim przypadku nie stosuje się znaku B-2 (rys. 4.2.9.3).
4.2.10. Nakaz jazdy z lewej strony znaku
Znak C-10 „nakaz jazdy z lewej strony znaku” (rys. 4.2.10.1) stosuje się w celu wskazania kierującym obowiązku ominięcia wysepki (przeszkody w jezdni) po jej lewej stronie. Znak ten można umieścić zarówno wtedy, gdy ruch po lewej stronie wysepki jest jednokierunkowy, jak i dwukierunkowy.
Przykład zastosowania znaku C-10 podano na rysunku 4.2.10.2.
4.2.11. Nakaz jazdy z prawej lub lewej strony znaku
Znak C-11 „nakaz jazdy z prawej lub lewej strony znaku” (rys. 4.2.11.1) stosuje się w celu wskazania kierującym możliwości ominięcia wysepki (przeszkody w jezdni) z dowolnej jej strony, nie powodując zmiany zamierzonego kierunku jazdy. Po prawej stronie znaku nie
może być dopuszczony ruch z przeciwnego kierunku. Nie należy stosować znaku C-11, jeżeli zastosowano tablicę U-4 (załącznik nr 4 do rozporządzenia). Znak C-11 umieszcza się:

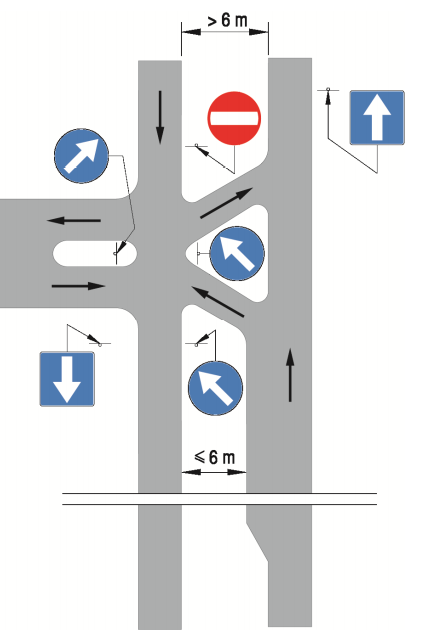

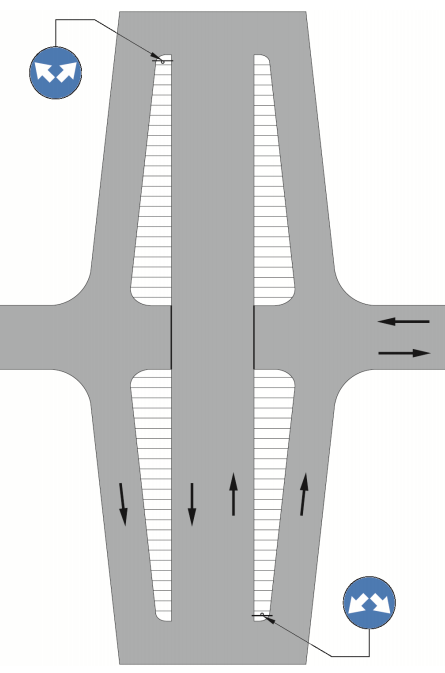

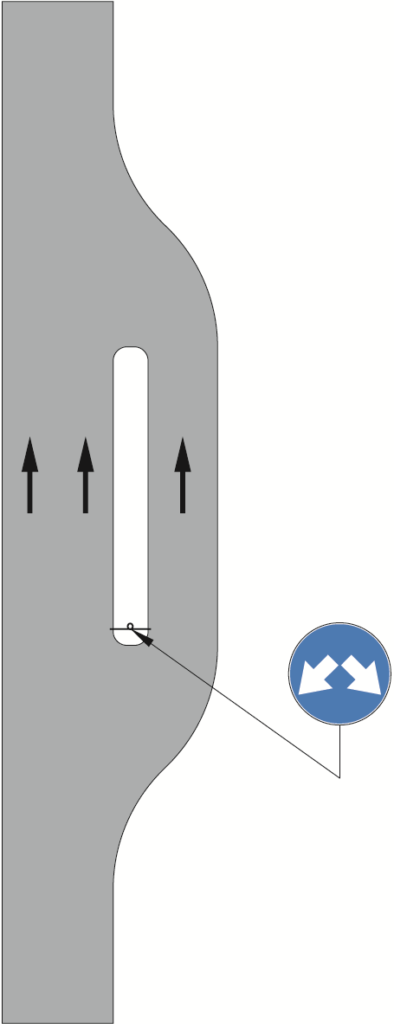

– przed skrzyżowaniami, przez które możliwy jest przejazd dwoma jezdniami w tych

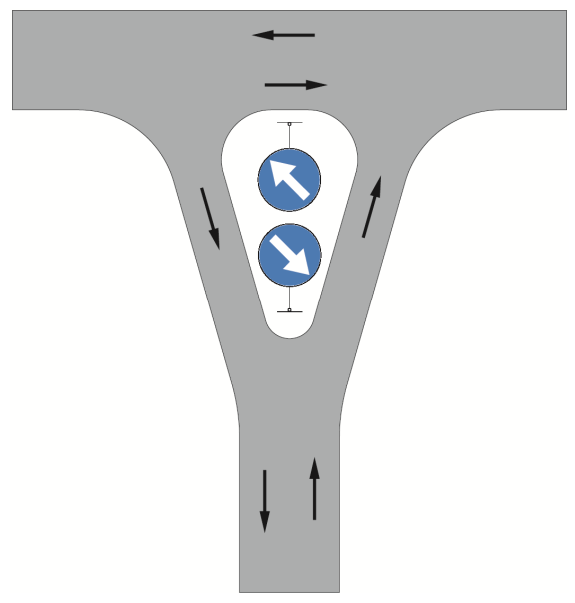

– na początku wysepki lub przeszkody dzielącej jezdnię (rys. 4.2.11.3). samych lub różnych poziomach (rys. 4.2.11.2),
4.2.12. Ruch okrężny
Znak C-12 „ruch okrężny” (rys. 4.2.12.1) stosuje się na skrzyżowaniach dróg w celu wskazania kierującym, że ruch pojazdów odbywa się dookoła wyspy w kierunku wskazanym na znaku.
Znak C-12 stosuje się łącznie ze znakiem A-7 i umieszcza się na każdym wlocie zgodnie z zasadami określonymi w punkcie 5.2.1.2. Znak C-12 umieszcza się w odległości do 25 m przed skrzyżowaniem. Nie umieszcza się znaku C-12 przed takimi skrzyżowaniami z ruchem dookoła wyspy, przez które przebiega dodatkowo odcinek jezdni przecinający wyspę centralną, lub w przypadkach kiedy jednej z dróg przyznano pierwszeństwo.
4.2.13. Droga dla rowerów
Znak C-13 „droga dla rowerów” (rys. 4.2.13.1) stosuje się w celu wyeliminowania z drogi innych niż rowery pojazdów. Znak ten umieszcza się bezpośrednio przy wjeździe na drogę dla rowerów. Na drogach dla rowerów umieszcza się także inne znaki poziome i pionowe, dla których wymagania określają odpowiednie przepisy dla tych znaków.
4.2.14. Koniec drogi dla rowerów
Znak C-13a „koniec drogi dla rowerów” (rys. 4.2.14.1) stosuje się w celu wskazania miejsca, w którym kończy się droga dla rowerów i następuje włączenie do jezdni, na której odbywa się ruch innych pojazdów. Znaku C-13a nie stosuje się, jeżeli kontynuacją drogi dla rowerów jest droga dla rowerów i pieszych, droga dla pieszych albo strefa zamieszkania albo został zastosowany znak B-1 albo znak B-9. W miejscu połączenia z drogą dla pieszych umieszcza się odpowiednią odmianę znaku C-13/16.
4.2.15. Prędkość minimalna
Znak C-14 „prędkość minimalna” (rys. 4.2.15.1) stosuje się w celu niedopuszczenia jazdy z prędkością mniejszą niż wskazana na znaku liczba kilometrów na godzinę. Znak C-14 umieszcza się na drogach, na których zaobserwowano, że kierujący zmniejszają prędkość jazdy np. z powodu dużej atrakcyjności widokowej otoczenia lub innych przyczyn
niewynikających ze stanu technicznego i geometrii drogi. Dotyczy to zwłaszcza dróg dwukierunkowych o dwóch pasach ruchu. Jeżeli na odcinku drogi, na którym ma obowiązywać znak C-14, występują skrzyżowania, należy przeprowadzić analizę, czy minimalna prędkość powinna obowiązywać do skrzyżowania, czy też powinna być odwołana przed skrzyżowaniem. Nie dopuszcza się obowiązywania minimalnej prędkości na wlocie drogi podporządkowanej oraz na odcinku, na którym występuje przejście dla pieszych. Dla odwołania minimalnej prędkości stosuje się znak C-15 (pkt 4.2.16.1).
4.2.16. Koniec minimalnej prędkości
Znak C-15 „koniec minimalnej prędkości” (rys. 4.2.16.1) stosuje się dla zaznaczenia miejsca, w którym nakaz jazdy z minimalną prędkością wskazaną znakiem C-14 przestaje obowiązywać. Umieszczenie znaku C-15 jest jedynym sposobem odwołania minimalnej prędkości.
4.2.17. Droga dla pieszych
Znak C-16 „droga dla pieszych” (rys. 4.2.17.1) stosuje się w celu wyeliminowania z drogi ruchu pojazdów i dopuszczenia wyłącznie ruchu pieszych. Znak ten umieszcza się na początku drogi (ciągu) przeznaczonej wyłącznie dla pieszych. Znak C-16 umieszcza się przede wszystkim na drogach położonych np. w centrach handlowych miast, na których występuje znaczne natężenie ruchu pieszego – gdzie wyeliminowanie ruchu pojazdów wpłynie znacząco na poprawę bezpieczeństwa pieszych i
ułatwi im korzystanie z drogi. Znak C-16 umieszcza się również w osiedlach mieszkaniowych, na drogach publicznych, których przeznaczenie (tylko dla pieszych) może budzić wątpliwości. Znaku tego nie umieszcza się na chodnikach oraz innych drogach, których przeznaczenie dla pieszych jest oczywiste.
4.2.18. Koniec drogi dla pieszych
Znak C-16a „koniec drogi dla pieszych” (rys. 4.2.18.1) stosuje się w celu wskazania miejsca, w którym kończy się droga przeznaczona wyłącznie dla pieszych oznaczona znakiem C-16.
4.2.19. Droga dla rowerów i pieszych
Znak C-13/16 „droga dla rowerów i pieszych” (rys. 4.2.19.1) stosuje się w celu oznaczenia dróg tylko dla kierujących rowerami i pieszych. Na znaku tym umieszcza się jednocześnie symbole znaków C-13 i C-16.
Wspólne użytkowanie drogi przez rowerzystów i pieszych może być stosowane, jeżeli natężenie ruchu pieszego nie przekracza 450 osób/h, a natężenie rowerów nie przekracza 50 rowerów/h lub też ruch pieszy jest nie większy niż 50 osób/h, a ruch rowerowy – nie przekracza 250 rowerów/h.
W przypadku gdy ruch rowerów odbywa się po drodze dla rowerów, a ruch pieszych po drodze dla pieszych, położonych obok siebie, symbole roweru i pieszych oddziela się kreską pionową (rys. 4.2.19.2).
4.2.20. Nakazany kierunek jazdy dla pojazdów z towarami niebezpiecznymi
Znak C-17 „nakazany kierunek jazdy dla pojazdów z towarami niebezpiecznymi” (rys. 4.2.20.1) stosuje się, jeżeli jest konieczne wskazanie kierunku przejazdu pojazdów przewożących określone w odrębnych przepisach towary niebezpieczne w ilościach, dla których wymagane jest oznakowanie pojazdu tablicami ostrzegawczymi barwy pomarańczowej.
Przy zastosowaniu znaku C-17 nie jest konieczne oznakowanie znakami B-13a tych wylotów ze skrzyżowania, na które zabroniony jest wjazd pojazdów przewożących towary niebezpieczne. Na znaku C-17 umieszcza się znaki C-2, C-4 lub C-5, jeżeli za skrzyżowaniem tylko na jednej drodze dopuszczony jest wjazd pojazdów przewożących towary niebezpieczne, a znaki C-6, C-7 lub C-8, jeżeli przewóz towarów niebezpiecznych dopuszczony jest na dwóch drogach za skrzyżowaniem. Znak C-17 może być stosowany na dużych placach postojowych, terminalach odpraw celnych itp. w celu wskazania kierunku do miejsc postojowych przeznaczonych dla pojazdów przewożących towary niebezpieczne.
4.2.21. Nakaz używania łańcuchów przeciwpoślizgowych
Znak C-18 „nakaz używania łańcuchów przeciwpoślizgowych” (rys. 4.2.21.1) stosuje się okresowo na drogach, na których w czasie opadów śniegu występują znaczne trudności do poruszania się pojazdów niewyposażonych w łańcuchy przeciwpoślizgowe. Jeżeli nakaz
dotyczy tylko określonych pojazdów, pod znakiem umieszcza się odpowiednią tabliczkę T- 23. Znaki C-18 zaleca się stosować jako składane lub na tablicach o zmiennej treści, odsłaniane tylko w czasie występowania śniegu lub zasłaniane po usunięciu śniegu. Przed odcinkami, na których zastosowano znak C-18, za skrzyżowaniem lub wyjazdem z parkingu umieszcza się znak F-5 uprzedzający o nakazie używania łańcuchów przeciwpoślizgowych, odsłaniany wraz ze znakiem C-18.
4.2.22. Koniec nakazu używania łańcuchów przeciwpoślizgowych
Znak C-19 „koniec nakazu używania łańcuchów przeciwpoślizgowych” (rys. 4.2.22.1) stosuje się w miejscu, w którym warunki terenowe umożliwiają jazdę bez konieczności stosowania łańcuchów przeciwpoślizgowych. Podobnie jak znak C-18 znak C-19 zaleca się stosować jako składany lub na tablicy o zmiennej treści i zasłania się wraz ze znakiem C-18.
